Оленья, конская и коровья шерсть состоит в основном из грубых остевых волокон.

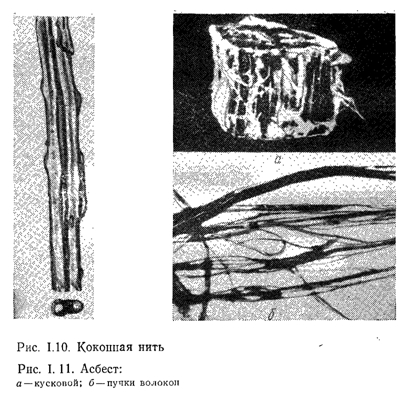

Шелковые волокна. Первичным шелковым волокном является коконная нить (рис. 1.10), выделяемая гусеницей бабочки-шелкопряда при завивке кокона. Коконная нить - это две шелковины из белка фиброина, склеенные низкомолекулярным белком серицина. Шелковины неравномерны по поперечному сечению. Фибриллы фиброина располагаются вдоль оси шелковины, их длина до 250 нм, ширина до 100 им. Микрофибриллы состоят из белка фиброина, их поперечное сечение порядка 10 нм. Конфигурация цепи фиброина шелка — пологая спираль (см. табл. I. 1).
Асбест (рис. 1.11). Волокна асбеста — кристаллы природных водосодержащих магниевых силикатов (солей кремниевых кислот). Иглоподобные тончайшие кристаллиты асбеста, объединенные в более крупные агрегаты силами межмолекулярного взаимодействия, имеют вытянутую форму и обладают свойствами волокон. Элементарные волокна асбеста объединены в комплексы (технические волокна).
Химические волокна (рис. I. 12). Химические волокна весьма разнообразны по своему химическому составу и строению (см. табл. I. 1).
Из природных полимеров наибольшее распространение получили вискозные, ацетатные, триацетатные волокна и нити.
Вискозные волокна — группа одинаковых по химическому составу (из гидратцеллюлозы) волокон и нитей, но существенно отличающихся по строению и свойствам. В обычных вискозных волокнах степень полимеризации целлюлозы (до 200) значительно меньше, чем в хлопковых волокнах. Отличие также состоит в пространственном расположении элементарного звена целлюлозы. В гидратцеллюлозе глюкозные остатки повернуты друг к другу на 90°, а не па 180°, как это имеет место в целлюлозе хлопка, что оказывает существенное влияние на свойства волокон.
